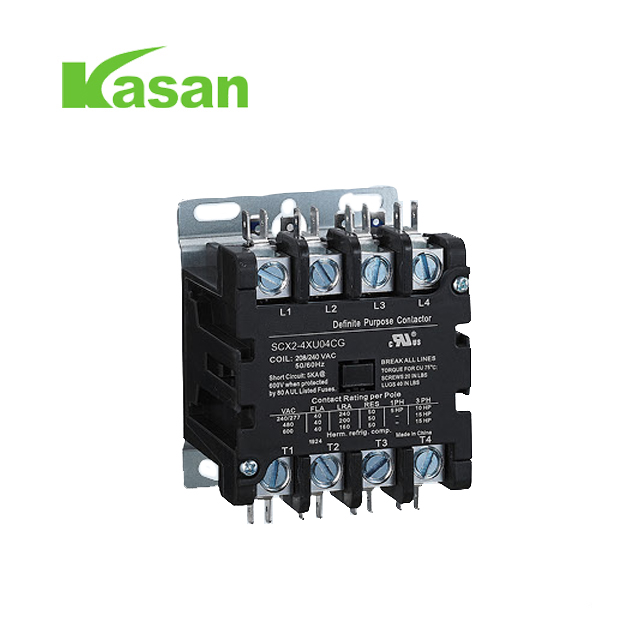

UL onaylı 4 Kutuplu 40 AMP DP Kontaktör 120 Volt AC Bobin Kontaktörü

Uygulama Aralığı

SCX2 serisi Kesin Amaçlı Kontaktörler, klimalar, soğutma, dirençli ısıtma gibi ticari uygulamalar için uygundur. aydınlatma ve düşük maliyetli, yüksek performanslı bir kontaktörün gerekli olduğu diğer birçok kurulum. Bu cihazlar esneklik sunar ve gereksinimleri karşılamak veya aşmak için tasarlanmıştır.

UL/CSA Kesin Amaçlı Kontaktörler standardı tarafından tanımlanan elektrik ve mekanik gereksinimler.

Elektrik Kontak Değerleri: 20A-90A

elektrik bobini değerleri: 24-60oV

ömür derecesi, 100.000 ve 250.000 çevrim seçeneği.

Seçenekler: 1,2,3,4 kutuplu, 24,120,240 ve 480 VAC bobinlere uyar, çok çeşitli elektriksel derecelendirme vidaları,

kutu veya baskı plakası bağlantıları NEMA montaj tabanı.

NO/NC uç anahtarı kitleri.

Sonlandırmalar 10-32 cre 20, 25 ve 30 FLA Modelleri

Box Lug-40, 50, 60,75 ve 90 FLA Modelleri

Sıcaklık Aralığı:- 40° F ila + 150° F/- 40° C ila + 65°C

Açıklama:

1.Belirtilen boyutlar olmadan kablo konnektörünün toleransı 0,2 mm'ye uygun olacaktır.2.Nominal akım 20-40FLA 182 Kutup ürünleri için ana devre vida kilitleme torku: VİDALAR 22 IN-LBS/LUGS 40 IN-LBSNominal akım 20-40FLA 384 Kutuplar için ana devre vida kilitleme torku ve50-60FLA ürünleri: 50 IN-LBSNominal akım için ana devre vida kilitleme torku mevcut 75-90FLA ürünleri: 50 IN-LBS

Yardımcı modül vida kilitleme torku: 10 IN-LBS Nominal akım 20-90FLA ürünleri için bobin vida kilitleme torku: 10 IN-LBS3. Hızlı bağlantı soket terminali IEC60760 standardına uygun olmalı ve eğer ek kablo kullanılıyorsa terminal ile ek parça arasında güvenilir bağlantı sağlamalıdır.
